Ультразвуковая сварка металла

Наша компания разрабатывает новый станок для ультразвуковой сварки металлов. Данное оборудование используется для сварки различных, в основном, медных и алюминиевых проводов и контактов.


Преимущества ультразвуковой сварки металлических контактов

Данный вид сварки имеет ряд преимущества перед традиционными вариантами: сварка высокотеплопроводных металлов, таких как медь,серебро; металлов разной толщины;без использования флюса;без высоких температур; тонкой фольги;малая деформация деталей;


Оснастка для сварки изготавливается в соответствии с индивидуальными требованиями к свариваемым изделиям.

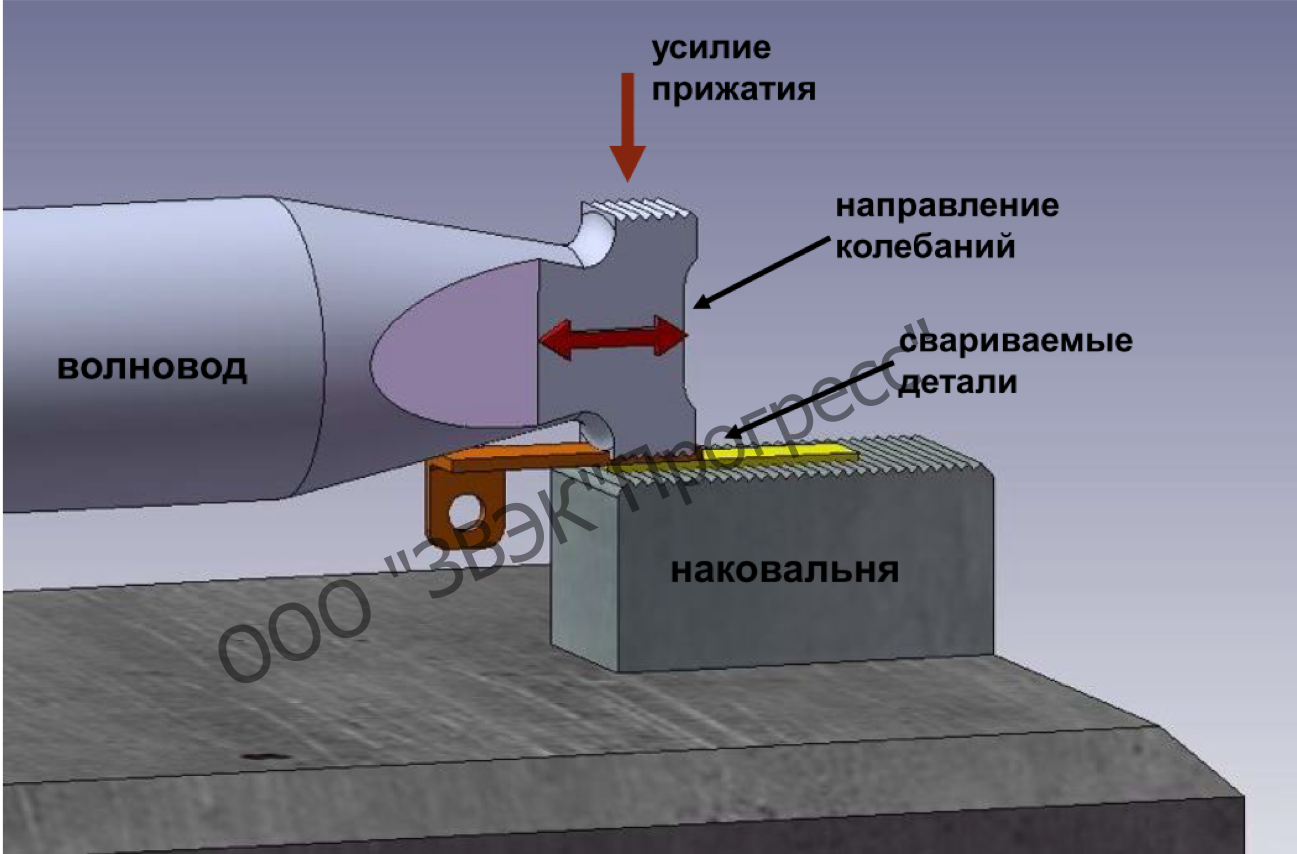

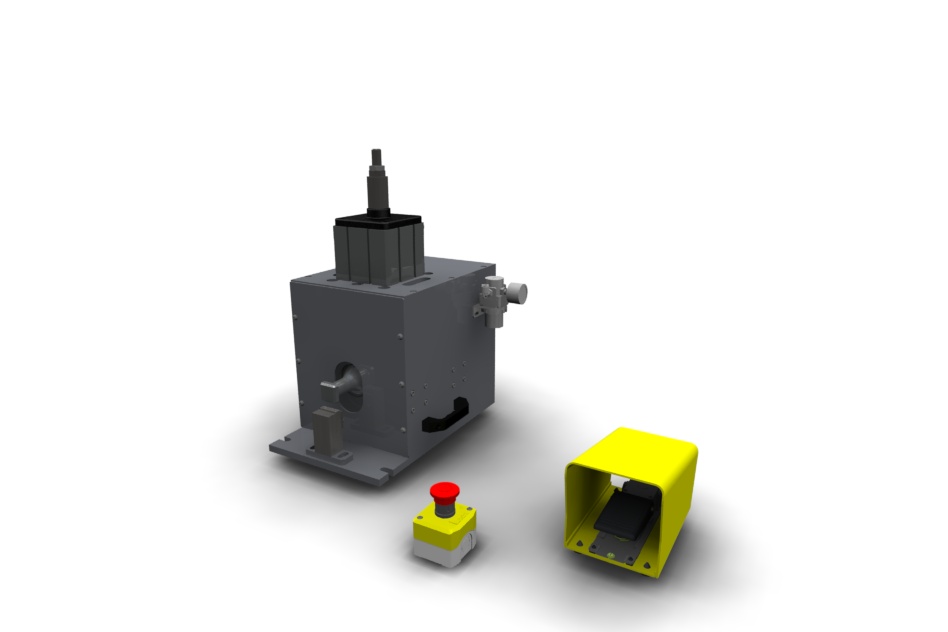

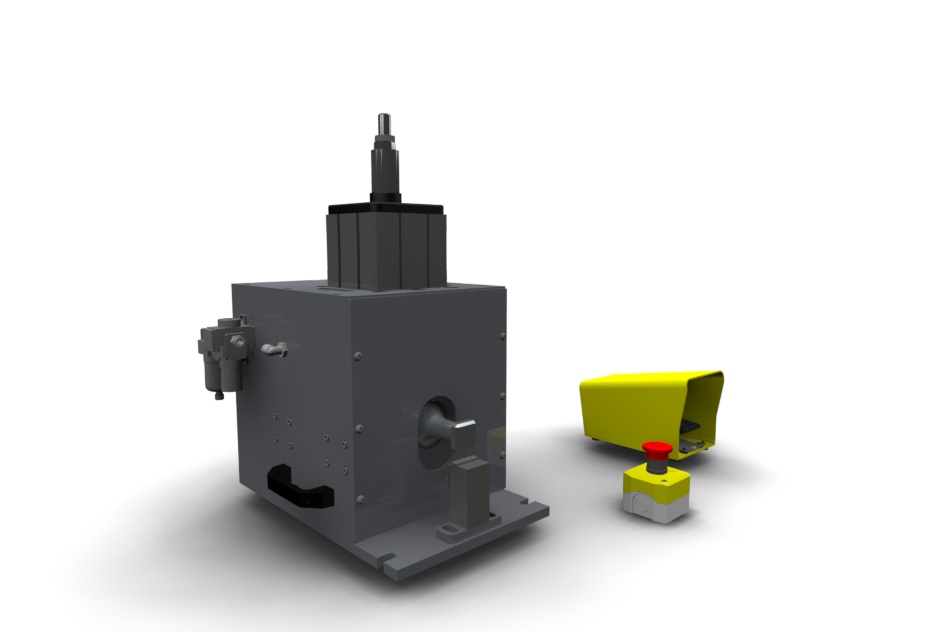

Станок для ультразвуковой сварки состоит из:

- источник питания

- ультразвуковой преобразователь

- сварочная оснастка для зажима деталей

- волновод


ультразвуковая сварка металла


На данный момент УЗ сварка металла применяется в различных сферах промышленности, в особенности:

- производители бытовой электроники

- кабелей, электропроводки

- аккумуляторных систем

- микроэлектроника


Для чего нужна ультразвуковая сварка медных и алюминиевых проводов

Позволяет получить прочное и надежное соединение изделий, быстро, без лишних затрат на электроэнергию, нагрев и т.д. Преимущества данного вида сварки уже давно зарекомендовали себя на многих предприятиях. Например, на предприятии электротехнической промышленности успешно сваривают медную проводку и шины в электрошкафах, так же сваривают контакты проводов без снятия защитных покрытий, что ускоряет и удешевляет само производство. В аккумуляторном производстве сваривают тонкую фольгу из меди и никеля.


Характеристики станка для ультразвуковой сварки металла:

1. Частота 20кГц

2. Зона сварки (с текущим инструментом) 26х7 мм.


Если вы заинтересованы в получении более подробной информации, в том числе и по цене такого оборудования, просим отправить запрос на почту koshkurm@zvekprogress.ru

По завершению проектирования вам будет выслано КП.


  • photo_export3.jpg
  • photo_export2.jpg

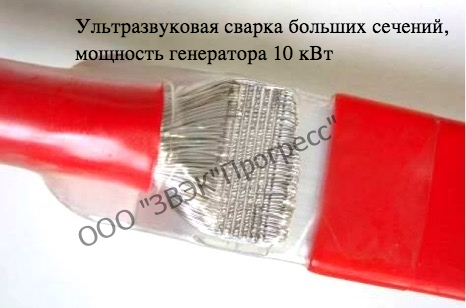

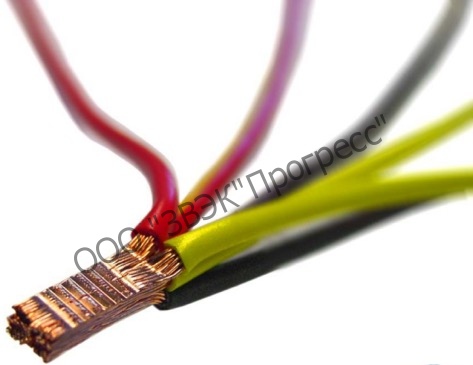

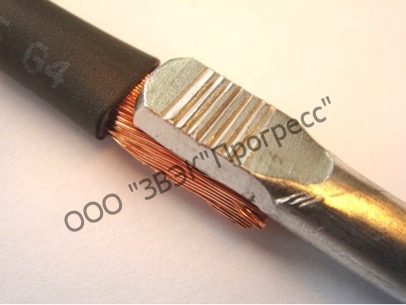

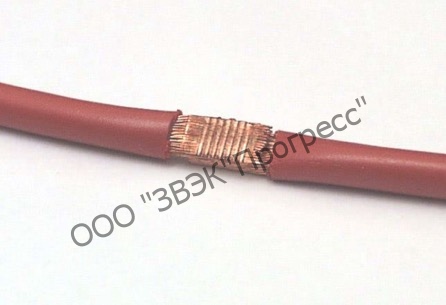

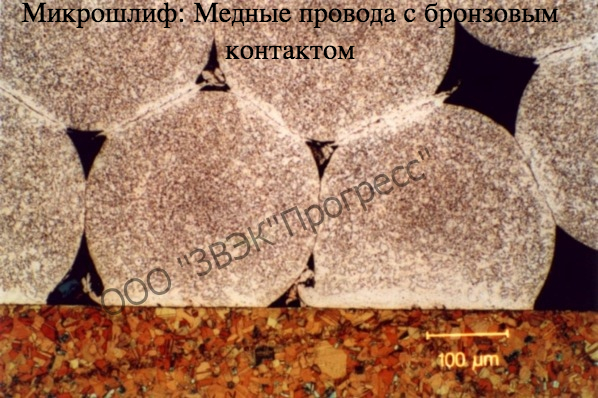

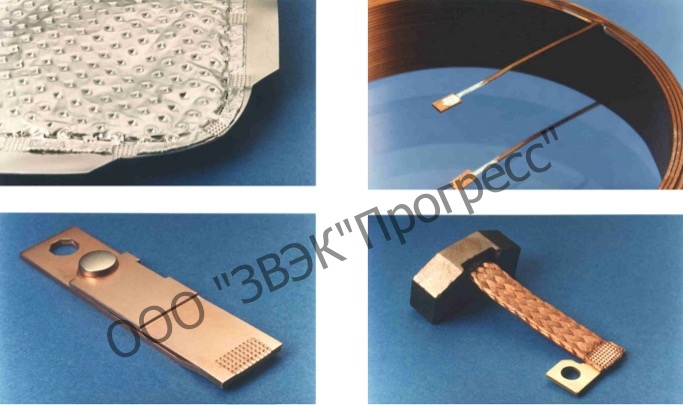

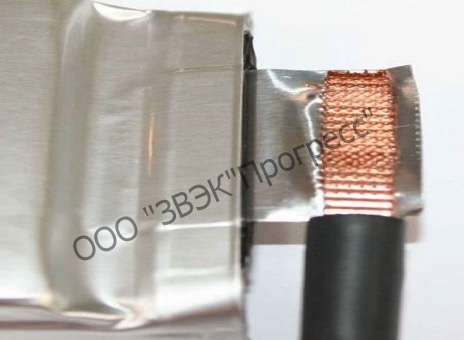

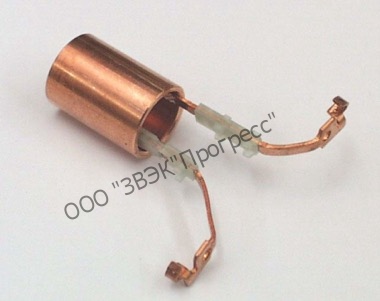

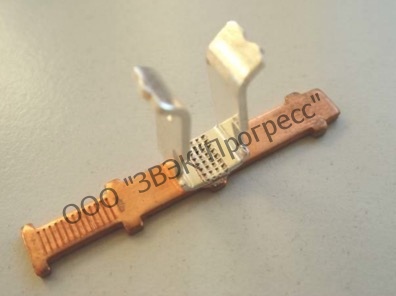

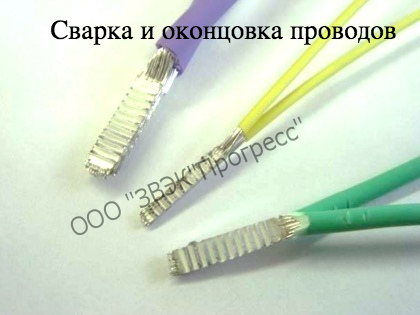

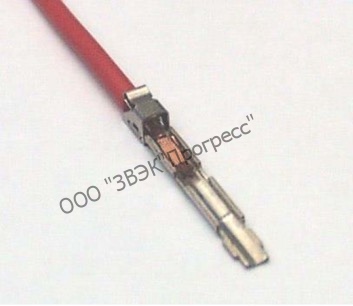

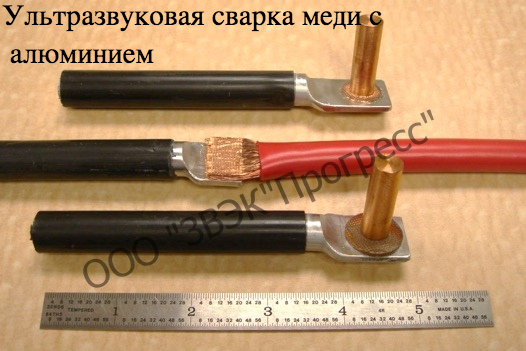

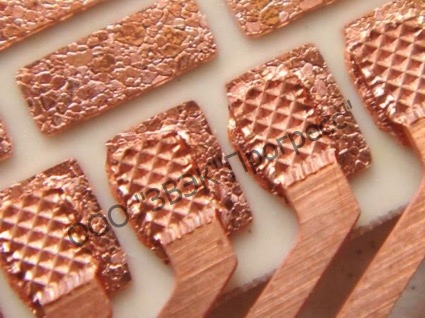

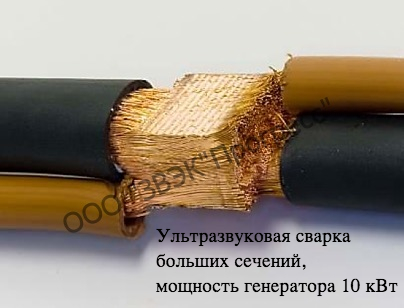

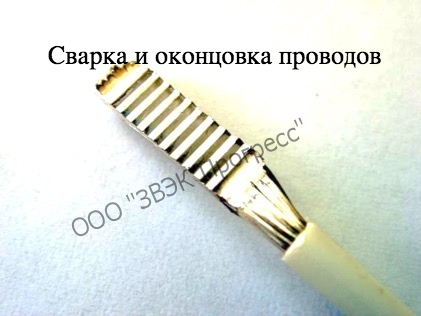

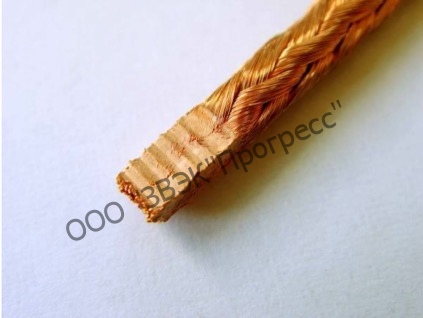

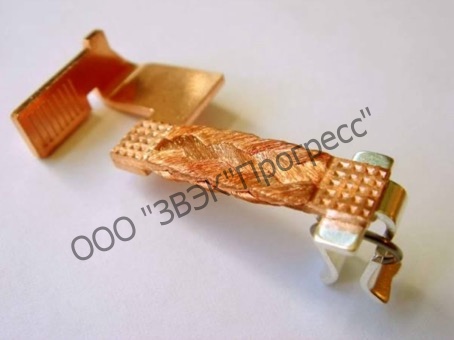

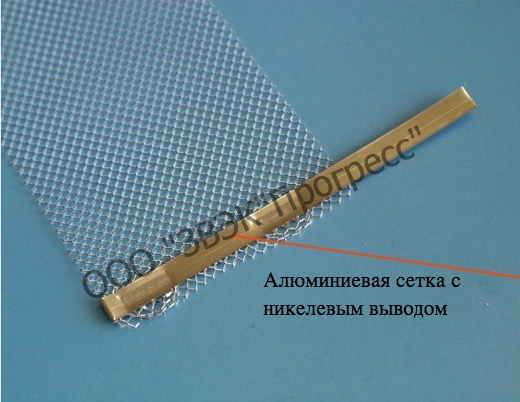

Примеры ультразвуковой сварки контактов проводов
